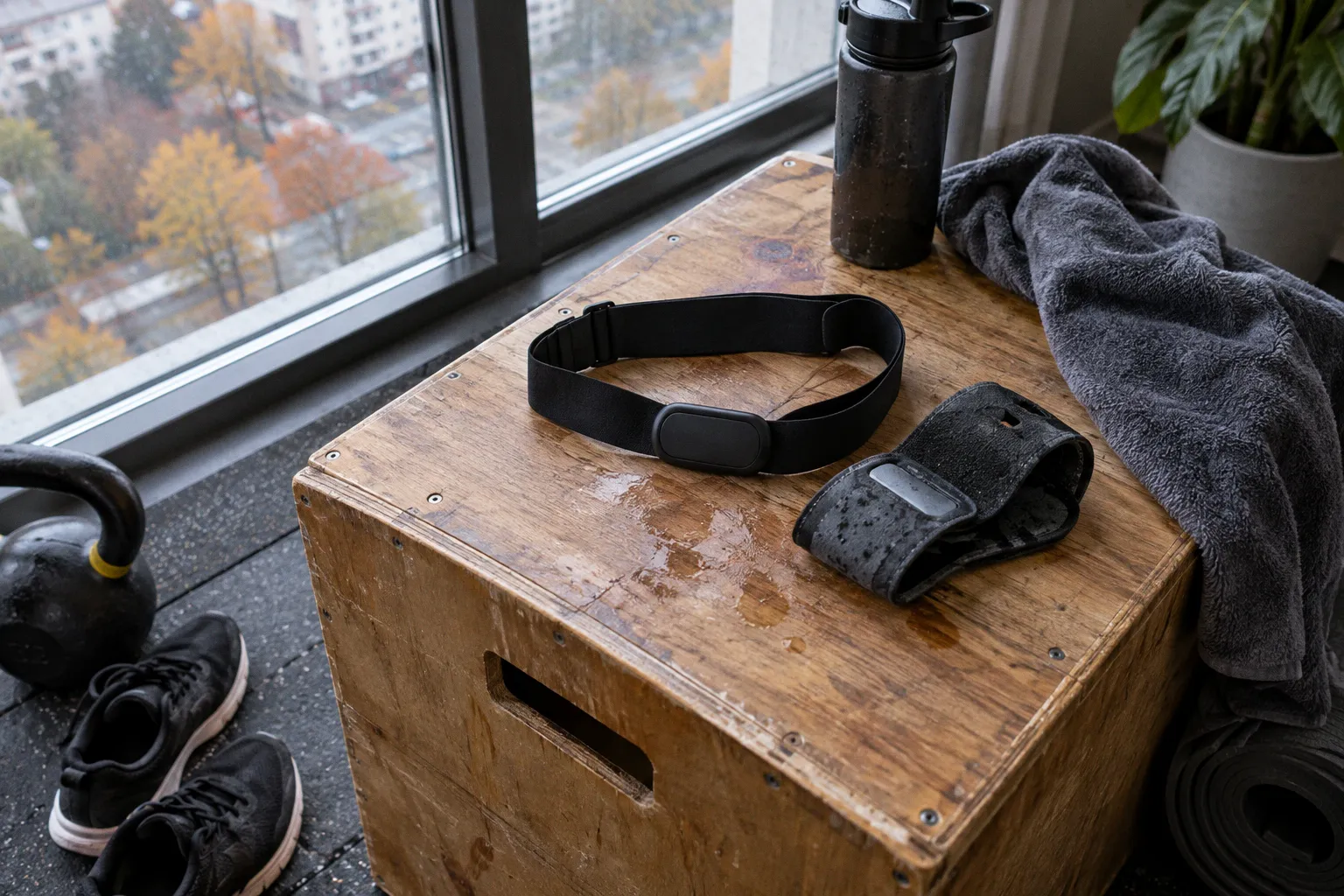

Нагрудный датчик пульса или оптический браслет: что точнее

Оптика анализирует изменения кровенаполнения тканей. Это ЭКГ против ФПГ, или PPG.

В спокойном беге обе системы могут показывать почти одно и то же. На интервалах, спринтах и резких ускорениях расхождение становится принципиальным. Запястный датчик способен опоздать с реакцией или показать пульс с девиацией в 5–15 ударов в минуту. Нагрудный ЭКГ-сенсор в сопоставимых условиях дает погрешность примерно 1–2 удара относительно медицинских приборов.

На равномерном беге оптика часто достаточно точна. На интервале она начинает измерять не сердце, а компромисс между алгоритмом, вибрацией и прилеганием корпуса.

Физика процесса: ЭКГ против фотоплетизмографии

Нагрудный пульсометр располагается в зоне, где электрический сигнал сердечной мышцы можно снять через кожу. Электроды фиксируют импульсы, связанные с сокращением сердца. Система получает событие почти напрямую: очередной электрический цикл — очередной интервал между сокращениями.

Это не делает нагрудный датчик абсолютным эталоном. Высохшие электроды, поврежденный ремешок, слабый контакт с кожей и электростатические помехи тоже дают сбои. Но принцип остается более прямым. Между физиологическим событием и числом на экране меньше промежуточных звеньев.

Оптический сенсор устроен иначе. Светодиоды подсвечивают кожу, фотодиод фиксирует изменение отраженного или рассеянного света. По этой динамике алгоритм оценивает, как меняется объем крови в сосудах. Метод называется фотоплетизмографией.

PPG хорошо работает там, где сигнал стабилен:

• пульс меняется постепенно;
• рука движется предсказуемо;
• корпус датчика не смещается;
• кожа достаточно плотно контактирует с сенсором;
• нет сильной вибрации и резких ударов.

На ходьбе, в покое и при продолжительном аэробном беге эти условия обычно выполняются. Поэтому современная оптика на запястье в зоне низкой и средней интенсивности нередко близка к нагрудному датчику. Для оценки общей нагрузки этого достаточно.

Но PPG не видит электрический импульс сердца непосредственно. Он оценивает механическое следствие — изменение кровенаполнения тканей. Между сокращением сердца и прохождением пульсовой волны есть физиологический интервал. Алгоритм компенсирует его расчетами. В равномерном режиме это не создает заметной проблемы. При смене темпа — создает.

Что именно сравнивается

Цифры в таблице не следует превращать в паспорт конкретной модели. У разных часов отличаются алгоритмы фильтрации, частота считывания и логика сглаживания. Точная задержка оптического сенсора в секундах также зависит от устройства и режима записи. Универсального значения здесь нет.

Почему интервальные тренировки — слабое место оптики

Интервальная работа разрушает сразу несколько предпосылок, на которых держится точность PPG. Пульс быстро растет. Руки меняют положение. Корпус получает ударную нагрузку. Ремешок может чуть сместиться. На дорожке добавляется ритмическая вибрация, на грунте — хаотическая.

Алгоритм часов должен отделить пульсовую волну от артефактов движения. Это задача не физиологическая, а вычислительная. Если амплитуда помехи близка к амплитуде полезного сигнала, система начинает сглаживать данные или выбирать наиболее вероятный сценарий. На экране появляется число. Но оно уже может описывать не текущий пульс, а его расчетную версию.

Для длительного бега это не всегда критично. Если спортсмен держит интенсивность в зоне 2, ошибка в несколько ударов не меняет тактику. Кривая остается достаточно стабильной. Но в интервальной тренировке важны не только средние значения. Важны момент выхода на целевую интенсивность и скорость реакции на восстановление.

Рассмотрим типовой отрезок:

1. Бегун начинает ускорение.

2. Мышечная работа растет почти сразу.

3. Электрический сигнал сердца меняется с соответствующей динамикой.

4. Нагрудный сенсор передает изменение практически без дополнительной интерпретации.

5. Оптика получает измененный световой сигнал после прохождения пульсовой волны и обрабатывает его на фоне движения.

6. На дисплее отображается сглаженное или запаздывающее значение.

Если тренировка построена по темпу или мощности, эта девиация может остаться незаметной. Если задача — держать отрезок строго в определенной пульсовой зоне, проблема становится методической. Спортсмен начинает реагировать на число, которое относится к нескольким секундам назад.

Спринты, подъемы и силовая работа

На спринтах к обычным артефактам добавляются резкие изменения механики. Руки работают интенсивнее, кисть сгибается, часы смещаются по коже. При беге в гору меняется положение корпуса. На трейле поверхность добавляет вертикальные и боковые ускорения.

Силовая тренировка еще сложнее. Мышцы предплечья напрягаются, кровоток локально меняется, ремешок может пережимать ткани. При хвате штанги или гирь запястье фиксируется в положении, для которого алгоритм часов не всегда оптимизирован. Число на экране способно выглядеть правдоподобно и при этом плохо соответствовать реальной динамике сердечного ритма.

Это не означает, что оптический пульсометр непригоден для спорта. Такое утверждение слишком грубое. Он просто имеет другой предел применимости. Для оценки общего уровня нагрузки — рабочий инструмент. Для точного контроля коротких интервалов — компромисс.

Если протокол тренировки зависит от нескольких ударов в минуту, источник данных должен быть точнее, чем сама погрешность принятого решения.

Анатомия точности: запястье против предплечья

Оптика на запястье — самый удобный вариант и самый уязвимый к движению. Здесь сенсор находится на участке, который постоянно меняет угол относительно источника света. Кожа тонкая, под ней проходят сухожилия и кости, а контакт с корпусом зависит от того, насколько туго затянут ремешок.

Оптический браслет на предплечье работает в более благоприятной зоне. Там лучше кровоснабжение мышечной ткани и меньше выражены артефакты, связанные с движением кисти. Поэтому модели вроде Polar Verity Sense или iGPSPORT HR70 обычно имеют преимущество перед оптическим сенсором на часах.

Это промежуточный класс устройств. По удобству он ближе к часам, по стабильности сигнала — к нагрудному ремню. Но он не превращается в ЭКГ-датчик только потому, что расположен выше запястья. Принцип остается оптическим. При резких нагрузках ограничения PPG сохраняются, хотя влияние движений часто становится меньше.

Где крепить оптический датчик

Положение имеет значение. На запястье корпус должен лежать выше костного выступа и не болтаться при движении. Слишком свободная посадка дает микросмещения. Слишком плотная может ухудшить комфорт и изменить локальную гемодинамику. Нужен стабильный контакт, а не максимальное давление.

Для предплечья логика похожая: сенсор фиксируют на участке, где он не съезжает во время маха руками и не попадает под край одежды. При холоде сигнал может стать хуже из-за сужения периферических сосудов. При поте корпус иногда держится плотнее, но влага и движение все равно могут создавать дополнительные помехи.

Проблема оптики редко выглядит как явная поломка. Часы не показывают ошибку. Они продолжают выводить график, только график уже содержит незаметную для пользователя обработку. В этом и состоит главный риск: плохое измерение выглядит аккуратно.

Когда оптического датчика достаточно

Выбор пульсометра для интервальных тренировок и выбор устройства для ежедневного контроля — разные задачи. Нельзя оценивать их одной шкалой.

Оптика на запястье рациональна, если нужно:

• контролировать длительный бег без резких смен темпа;
• отслеживать ходьбу и восстановительные тренировки;
• оценивать пульс в покое;
• наблюдать общую динамику нагрузки;
• использовать один корпус часов для навигации, темпа и базовой физиологии;
• не привязывать каждое решение к точному значению частоты сердечных сокращений.

В этих сценариях преимущество оптики очевидно: устройство постоянно находится на руке, не требует отдельного ремня и дает достаточно данных для долгосрочного наблюдения. Для зоны 2 точность современных сенсоров часто приемлема. Если пульс стабилен, алгоритму не приходится угадывать резкую смену состояния.

Нагрудный датчик нужен в другой конфигурации:

• интервалы с короткими отрезками;
• повторные ускорения;
• темповые тренировки на границе зон;
• соревнования, где важна реакция на изменение нагрузки;
• контроль восстановления между отрезками;
• велотренировки с высокой вариативностью мощности;
• ситуации, где ошибка в 5–15 ударов меняет решение.

На старте это особенно заметно. Спортсмен может принять запаздывающий рост пульса за возможность ускориться или, наоборот, снизить темп из-за случайного пика. В обоих случаях проблема не в мотивации и не в дисциплине. Проблема в протоколе измерения.

Как работает оптический датчик пульса при беге

Бег создает для PPG сразу несколько типов помех. Их удобно разделить на три группы.

Механические артефакты

Рука движется циклически. При этом частота маха может быть близка к частоте пульсового сигнала или ее гармоникам. Алгоритм пытается различить два периодических процесса: движение конечности и изменение кровенаполнения. На ровной поверхности задача проще. На неровной — заметно сложнее.

На пересеченной местности добавляются вертикальные удары и боковые колебания. Корпус часов может на доли секунды потерять стабильный контакт с кожей. Этого достаточно, чтобы форма сигнала изменилась.

Физиологические факторы

Периферический кровоток меняется из-за холода, положения руки и общего состояния организма. Во время нагрузки кровь перераспределяется. Оптический сенсор получает не чистый маркер сердечной активности, а сигнал, зависящий от местных условий в ткани.

У нагрудного ремня тоже есть физиологические ограничения, но они иного типа. При сухой коже электрический контакт ухудшается. Поэтому перед началом тренировки электроды иногда требуется слегка увлажнить. Если ремешок растянут или загрязнен, сигнал может прерываться.

Алгоритмическая обработка

Производители редко раскрывают полный протокол обработки PPG. Это коммерческая часть системы. Известно только практическое следствие: часы сглаживают выбросы, распознают движение и пытаются восстановить пульс по неполному сигналу.

Сглаживание полезно в быту. Оно убирает случайные скачки и делает график понятнее. Но на интервалах сглаживание может скрывать настоящую скорость изменения пульса. На экране получается чистая линия. Физиология при этом была менее аккуратной.

Именно поэтому нельзя сравнивать устройства только по максимальной частоте обновления дисплея или заявленной частоте измерений. Большая частота считывания не гарантирует меньшую погрешность. Если исходный сигнал загрязнен движением, алгоритм все равно работает с плохими входными данными.

Нагрудный ремень: точнее, но не без условий

Нагрудный датчик выигрывает в ключевом для спорта параметре — времени реакции. Он фиксирует электрическую активность сердца, поэтому лучше подходит для быстрых переходов между интенсивностями. Его преимущество особенно заметно там, где пульс используется как управляющий сигнал, а не как общий индикатор нагрузки.

Но ремень нельзя просто надеть и объявить измерение достоверным. Контактная поверхность должна быть чистой. Электроды — достаточно влажными для нормального контакта. Ремешок — плотно прилегать, не ограничивая дыхание. При свободной посадке сенсор начинает двигаться относительно кожи, а электрический сигнал становится нестабильным.

Слабые места нагрудной системы очевидны:

• отдельный аксессуар нужно не забывать перед тренировкой;
• ремешок требует очистки после занятий;
• эластичная часть со временем растягивается;
• сухая кожа может дать пропуски в начале тренировки;
• неисправность батареи или контактов проявляется скачками и потерей сигнала.

Это эксплуатационные минусы, а не недостатки метода ЭКГ. При исправном ремешке и нормальном контакте нагрудный датчик остается предпочтительным источником для зон, интервалов и соревнований.

Как выбрать систему под тренировочный протокол

Устройство нужно подбирать не под список функций, а под ошибку, которую допустимо получить. Встроенный GPS, уведомления и цветной дисплей не компенсируют неподходящий способ измерения.

Если тренировки равномерные

Оптического датчика на запястье обычно достаточно. Это касается спокойного бега, ходьбы, длительной аэробной работы и повседневного мониторинга. Погрешность в такой ситуации не обязательно мешает прогрессу, особенно если нагрузка дополнительно контролируется темпом, разговорным тестом и субъективной шкалой усилия.

Если тренировки интервальные

Нагрудный датчик рациональнее. Он лучше фиксирует начало ускорения, пиковую нагрузку и снижение пульса на восстановлении. При коротких отрезках оптическая задержка занимает значительную часть рабочего интервала. Чем короче повтор, тем меньше смысла в усредненном запаздывающем значении.

Если нужен компромисс

Оптический сенсор на предплечье выглядит наиболее сбалансированным вариантом. Он удобнее нагрудного ремня и обычно стабильнее часов на запястье. Но при подготовке к соревнованиям, где зоны заданы жестко, ЭКГ все равно остается более надежной базой.

Что делать с расхождением показаний

Если часы и нагрудный датчик показывают разные значения, нельзя автоматически считать нагрудный сенсор исправным, а оптический — ошибочным. Сначала нужно проверить условия контакта. У ремня могут быть сухие электроды. Часы могут быть слишком свободно надеты. Различие в несколько ударов на стабильной нагрузке не всегда имеет практическое значение.

Дальше анализируют форму графика. Единичный пик — слабое доказательство. Более информативны систематические признаки:

• оптика стабильно запаздывает после ускорения;
• значение резко меняется при движении рукой;
• пульс «залипает» на одном числе;
• график повторяет частоту махов;
• показания расходятся именно на неровном покрытии;
• после остановки часы продолжают показывать высокий пульс дольше, чем ожидается.

Так проявляется не только погрешность, но и характер ошибки. Для тренировочного протокола это важнее средней цифры. Стабильное небольшое смещение можно учитывать. Непредсказуемые скачки — уже нет.

Не стоит калибровать оптику по одному домашнему измерению или по ощущениям. Ощущение нагрузки не является медицинским эталоном. Оно полезно как дополнительный канал контроля, но не заменяет сравнение в одинаковых условиях. Если нужно проверить устройство, сравнивают системы на спокойной нагрузке, затем на ускорениях и отдельно на восстановлении.

Итог: какой датчик точнее

Нагрудный датчик пульса точнее там, где важна быстрая и стабильная регистрация изменений сердечного ритма. Это интервалы, спринты, темповые отрезки, соревнования и работа по узким пульсовым зонам. Его принцип — ЭКГ — лучше соответствует задаче.

Оптический браслет точнее не становится, но становится достаточно хорошим в другом классе сценариев. Равномерный бег, ходьба, отдых, повседневное отслеживание и зона 2 не требуют лабораторной реакции на каждую секунду. Здесь удобство и постоянная доступность могут быть важнее максимальной точности.

Подтвержденные выводы:

• нагрудный сенсор считывает электрические импульсы сердца;
• оптика использует фотоплетизмографию и анализирует кровенаполнение тканей;
• на резких ускорениях запястный датчик чаще дает задержку и девиацию;
• оптика на предплечье обычно устойчивее оптики на запястье;
• при низкой и средней стабильной нагрузке разница между системами может быть небольшой;
• нагрудный датчик тоже требует правильной посадки, чистых электродов и нормального контакта;
• выбор определяется не маркетинговым числом функций, а допустимой погрешностью тренировочного протокола.

Если пульс — вспомогательная метрика, достаточно часов с оптическим сенсором. Если пульс — управляющий параметр тренировки, нужен нагрудный датчик. Всё остальное — маркетинг вокруг метода измерения.
