Спортивные смарт-часы: как датчики видят пульс сквозь кожу

В этот момент легко решить, что устройство неисправно или организм повёл себя странно, хотя чаще проблема возникает в промежутке между реальным сокращением сердца и тем, как датчик считывает отражённый от кожи свет.

Внутри часов нет маленького кардиолога, который каким-то образом слышит сердцебиение через запястье. Оптический пульсометр работает с изменениями кровотока в поверхностных сосудах: подсвечивает кожу, фиксирует, сколько света вернулось обратно, а затем с помощью алгоритмов превращает этот сигнал в оценку частоты сердечных сокращений. Метод называется фотоплетизмографией, или PPG, и именно он лежит в основе измерения пульса на запястье в большинстве современных спортивных часов.

Чтобы понять, почему зелёный свет помогает увидеть пульс, а резкие интервалы сбивают показания, полезно пройти весь путь сигнала — от сокращения сердца до цифры на экране.

Фотоплетизмография: что именно измеряют спортивные часы

Каждое сокращение сердца отправляет новую порцию крови по сосудам. В капиллярах и более мелких сосудах под кожей на короткое время меняется объём крови, а вместе с ним — свойства ткани, через которую проходит и от которой отражается свет.

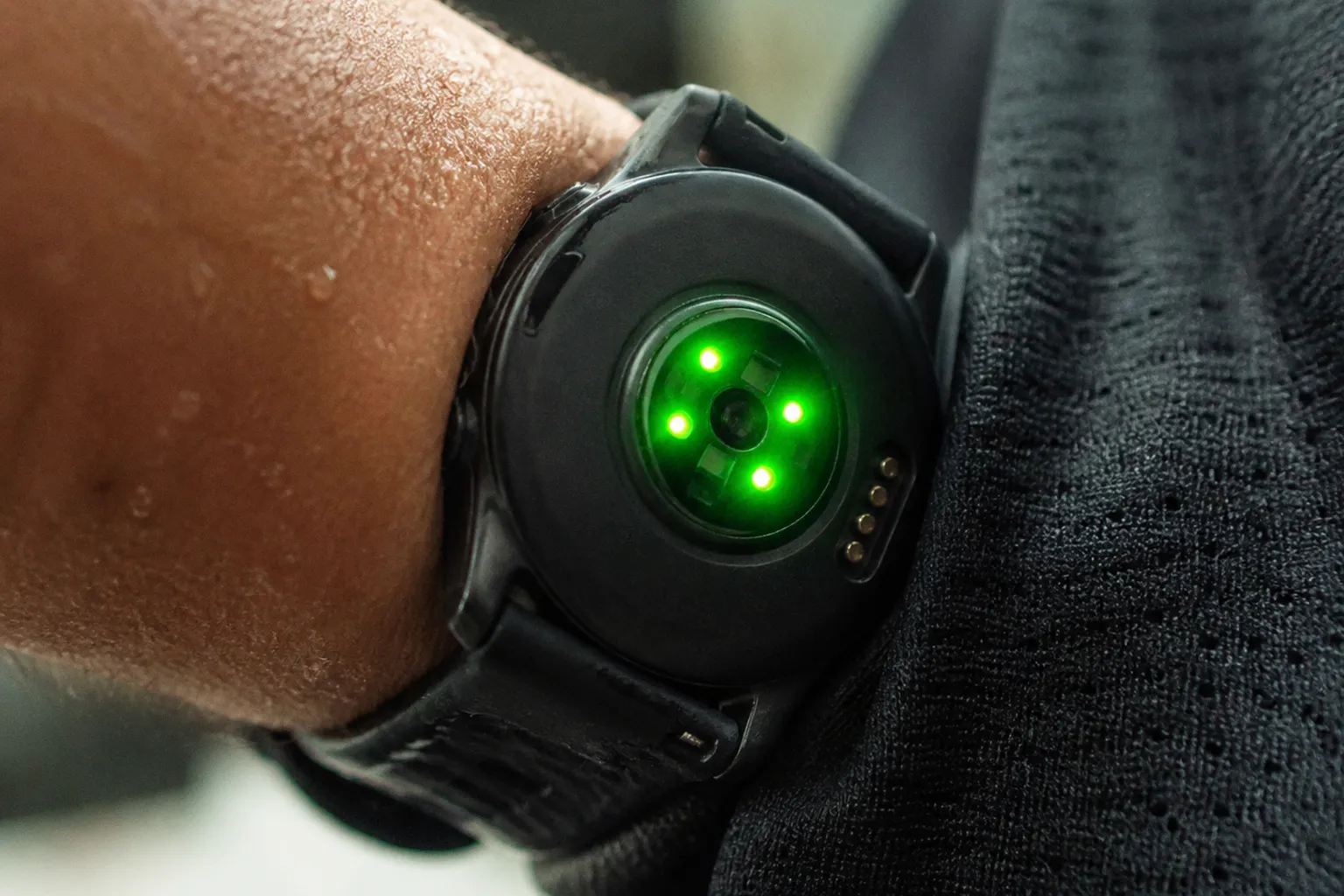

Оптический датчик часов состоит из нескольких элементов:

• светодиодов, которые направляют свет в кожу;
• фотодетекторов, улавливающих отражённый сигнал;
• процессора, который очищает данные от помех;
• алгоритма, переводящего повторяющийся рисунок сигнала в частоту пульса.

Когда крови под датчиком становится немного больше, она поглощает больше света определённого спектра. Фотоприёмник регистрирует изменение отражения, и на графике появляется характерная волна. Если таких волн за минуту оказалось, например, около 150, часы оценивают частоту сердечных сокращений примерно в 150 ударов в минуту.

Здесь есть важная деталь: часы не «считают удары» напрямую так, как это делает врач, прикладывая пальцы к артерии. Они анализируют световой сигнал, который повторяется с ритмом кровенаполнения сосудов. В состоянии покоя этот ритм обычно достаточно ровный, поэтому задача для алгоритма относительно спокойная. На тренировке к нему добавляются движения руки, напряжение мышц, вибрации, изменение положения корпуса и постепенное появление пота. Все эти факторы могут маскировать нужную волну.

Сам принцип фотоплетизмографии появился в научных разработках ещё в 1930-е годы, однако потребовалось много времени, чтобы сделать оптические сенсоры компактными, экономичными и пригодными для постоянного ношения. Современные спортивные смарт-часы используют не только сам источник света, но и сложную обработку сигнала: отбрасывают отдельные выбросы, сопоставляют данные с движением руки и пытаются отличить пульсовую волну от механической тряски.

Часы видят не сердцебиение как таковое, а изменения кровенаполнения тканей под датчиком — и чем спокойнее контакт с кожей, тем надёжнее этот косвенный сигнал.

Поэтому измерение ЧСС на запястье всегда остаётся оценкой, даже если на экране отображается точное до единицы число. Цифра может быть очень полезной для контроля нагрузки, темпа и восстановления, но её нужно читать вместе с обстоятельствами, в которых она получена.

Почему датчики используют зелёный свет

В оптических пульсометрах чаще всего применяются зелёные светодиоды с длиной волны примерно 520–560 нм. Выбор связан со свойствами гемоглобина — белка в эритроцитах, который хорошо поглощает свет зелёного диапазона.

Когда сердце сокращается, объём крови в сосудах под кожей увеличивается. Кровь поглощает больше зелёного света, и фотодетектор фиксирует уменьшение отражённого сигнала. Между сокращениями объём крови немного меняется, и рисунок отражения возвращается в другую точку. Так появляется периодическая последовательность, по которой алгоритм оценивает пульс.

Зелёный спектр оказался удобным компромиссом для носимого устройства:

1. Сигнал достаточно заметный. Гемоглобин хорошо взаимодействует с зелёным светом, поэтому небольшие изменения кровенаполнения можно уловить даже через компактный корпус часов.

2. Светодиоды относительно экономичны. Для спортивных часов, которые работают часами и днями без подзарядки, энергопотребление сенсора имеет практическое значение.

3. Датчик можно сделать небольшим. На нижней стороне корпуса остаётся место для нескольких излучателей и фотоприёмников, а сами часы не превращаются в медицинский прибор.

4. Сигнал подходит для постоянного мониторинга. В покое и при равномерной нагрузке зелёная подсветка позволяет отслеживать изменения пульса с приемлемой стабильностью.

На этом этапе легко представить кожу как прозрачное окно, через которое часы наблюдают за сосудами. В реальности всё сложнее: кожа, подкожная клетчатка, волоски, пот и движение влияют на то, сколько света дойдёт до тканей и сколько вернётся к фотодетектору. Алгоритм получает не чистую картину, а смесь полезного сигнала и фоновых изменений, которую приходится интерпретировать.

Тон кожи тоже имеет значение, поскольку меланин может поглощать часть зелёного света. Это не означает, что оптический пульсометр перестаёт работать у человека с более тёмной кожей, однако запас для обработки сигнала может становиться меньше. В состоянии покоя некоторые валидированные модели показывали среднее отклонение менее 5 ударов в минуту, тогда как у отдельных пользователей с тёмным тоном кожи в покое погрешность могла доходить до 10–15 ударов в минуту. Такие значения нельзя переносить на любые часы и любые условия: конструкция сенсора и работа алгоритма у производителей различаются.

Гораздо заметнее точность меняется во время активного движения. При интенсивной тренировке потенциальный рост погрешности оптического датчика может превышать 20%, особенно если часы смещаются и рука работает резко. Для любительской длительной пробежки это иногда означает запаздывание показаний на ускорении, а для коротких интервалов — несколько секунд или больше, в течение которых экран показывает ещё не ту нагрузку, которую мы уже чувствуем.

Красный и инфракрасный свет: почему SpO2 измеряется иначе

В спортивных смарт-часах зелёные светодиоды обычно связаны с оценкой пульса. Для измерения насыщения крови кислородом, или SpO2, применяют красный и инфракрасный спектры.

Причина — в том, что оксигемоглобин и гемоглобин без связанного кислорода по-разному поглощают красный и инфракрасный свет. Часы подсвечивают ткани этими диапазонами и сравнивают, как меняется отражённый сигнал. На основании соотношения двух типов света алгоритм рассчитывает приблизительную оценку насыщения.

В отличие от пульса, SpO2 не предназначен для того, чтобы показывать каждую секунду изменения нагрузки во время бега. На результат влияют контакт с кожей, положение руки, холод, движение и периферическое кровообращение. Если пальцы и запястья остыли, сосуды могут сузиться, и датчику станет труднее получить стабильный сигнал. Во время ходьбы или тренировки измерение также может быть менее устойчивым, чем в покое.

Показатель SpO2 в часах не стоит воспринимать как универсальный медицинский вывод о состоянии организма. Это дополнительный ориентир, который может быть интересен при наблюдении за собственными значениями в одинаковых условиях, но единичная цифра на фоне движения, холода или плохого контакта не рассказывает всей истории.

Плотность прилегания важнее стороны запястья

Один из самых распространённых вопросов касается положения часов: лучше носить их сверху или на внутренней стороне запястья. Для работы PPG принципиальным является не сама сторона, а стабильный контакт корпуса с кожей.

Датчик должен оставаться на месте, когда рука двигается, но при этом ремешок не обязан сдавливать запястье. Слишком свободная посадка позволяет корпусу подскакивать на каждом шаге и меняет расстояние между светодиодами и кожей. Слишком сильное затягивание тоже не создаёт идеальных условий: дискомфорт может изменить естественные движения, а давление на ткани способно повлиять на локальный кровоток.

Практически полезна такая настройка:

• в обычной жизни часы сидят достаточно свободно, чтобы не оставлять выраженных следов;
• перед бегом или интенсивной тренировкой ремешок можно немного подтянуть;
• корпус располагается выше косточки запястья, где поверхность обычно ровнее;
• часы не должны перемещаться вверх-вниз при взмахе руки;
• кожа под датчиком остаётся чистой от густого слоя крема, если он ухудшает контакт;
• после тренировки корпус и ремешок стоит промыть или протереть, чтобы пот и загрязнения не накапливались между сенсором и кожей.

Если мы носим часы на внутренней стороне запястья, сам по себе этот выбор не ухудшает считывание пульса. Иногда такое положение удобнее из-за анатомии руки или привычки, а иногда, напротив, корпус чаще задевает одежду. Важен конкретный контакт и неподвижность устройства, а не формальное расположение циферблата.

При выборе спортивных смарт-часов стоит смотреть не только на количество светодиодов в описании, но и на то, насколько хорошо корпус соответствует руке. На узком запястье крупные часы могут слегка раскачиваться при беге, даже если ремешок затянут аккуратно. На более плотной руке та же модель способна сидеть стабильнее. Поэтому характеристики сенсора и реальная посадка работают в связке.

Что происходит с пульсом во время тренировки

Проблема оптического датчика особенно заметна в тех тренировках, где рука активно движется, а нагрузка меняется скачками. На равномерном беге по ровной поверхности часы обычно получают более предсказуемый сигнал, чем на интервальной работе с резкими ускорениями и остановками.

Вместе с пульсовой волной датчик видит:

• колебания корпуса часов при каждом шаге;
• напряжение мышц предплечья;
• вибрацию от контакта с беговой дорожкой или грунтом;
• изменение положения кисти;
• пот, который меняет оптический контакт;
• кратковременное смещение ремешка;
• ритмические движения, похожие по частоте на настоящий пульс.

Последний фактор особенно интересен. Если рука движется в устойчивом темпе, механический сигнал может напоминать алгоритму сердечный ритм. В результате часы иногда временно «прилипают» к частоте шагов или показывают значение, которое меняется с задержкой. Для обычной прогулки это редко имеет большое значение, но во время интервальной тренировки способно исказить представление о зоне нагрузки.

Часы стараются компенсировать помехи с помощью акселерометра и программных фильтров. Устройство сопоставляет характер движения руки с оптическим сигналом и пытается удалить компонент, который совпадает с механической активностью. Но фильтрация не может восстановить информацию, которой сенсор в конкретный момент не получил. Если корпус заметно сместился, кожа перекрыта потоком света неравномерно, а рука резко изменила положение, алгоритму приходится работать с неполными данными.

Поэтому на ускорениях экран может реагировать с задержкой. Организм уже перешёл на более высокую интенсивность, дыхание стало заметно тяжелее, а часы ещё несколько секунд показывают прежний пульс. Иногда бывает обратная ситуация — краткий выброс вверх, который быстро возвращается к прежней линии. Это не обязательно говорит о внезапном изменении работы сердца: в контексте тренировки сигнал мог просто потерять устойчивость.

Чем резче меняется движение, тем меньше у оптического датчика времени и пространства, чтобы отделить пульсовую волну от механического шума.

Здесь полезно разделять две задачи. Для длительной тренировки в относительно ровном темпе оптический пульсометр может давать достаточно практичную картину: мы видим общий диапазон, реакцию на подъём, восстановление после остановки. Для коротких интервалов, силовой работы с активным хватом или тренировок, где важна точная синхронизация пульса с каждым отрезком, нагрудный кардиодатчик обычно остаётся более подходящим инструментом. Это не превращает часы в бесполезный аксессуар, а просто показывает границы разных способов измерения.

Почему нагрудный датчик и часы могут показывать разные значения

Нагрудный датчик регистрирует электрическую активность сердца, тогда как часы оценивают оптические изменения кровотока на периферии. Эти процессы связаны, но происходят не в одной и той же точке и не в один момент.

Электрический импульс появляется раньше, затем сердце сокращается, кровь распространяется по сосудам, и только после этого изменение кровенаполнения становится заметным под кожей запястья. В спокойном режиме разница во времени может быть небольшой и почти не ощущаться на экране. При резком переходе от лёгкого темпа к интенсивному отрезку задержка становится заметнее.

Есть и другая причина: грудная клетка и запястье по-разному двигаются во время спорта. В беге кисть постоянно меняет положение, а во время силовых упражнений напрягаются мышцы предплечья и меняется хват. Нагрудный ремень тоже не лишён особенностей — ему нужен хороший контакт с кожей, а при неправильной посадке сигнал может становиться нестабильным. Но природа измерения у него другая, поэтому в динамичной работе он чаще быстрее реагирует на изменения ЧСС.

Сравнивать два устройства лучше не по одной тренировке, а в одинаковом сценарии:

1. Надеть часы и нагрудный датчик так, чтобы оба устройства имели стабильный контакт с телом.

2. Начать с нескольких минут спокойного движения, не пытаясь сразу оценить точность на максимальной интенсивности.

3. Сравнить данные на равномерном участке и отдельно — во время ускорения.

4. Посмотреть не только на максимальное значение, но и на задержку реакции, пропуски и резкие одиночные скачки.

5. Повторить наблюдение в другой день, поскольку холод, пот, ремешок и состояние восстановления тоже меняют качество сигнала.

Так мы получаем не абстрактный рейтинг, а понимание, насколько конкретные спортивные смарт-часы подходят именно под наш микроцикл и формат тренировок. Для базового контроля нагрузки может хватить данных с запястья, а для точной интервальной работы разумнее подключить отдельный кардиодатчик.

Тёмный тон кожи и другие особенности оптического сигнала

Меланин поглощает часть зелёного света, поэтому оптическому сенсору может быть сложнее выделить небольшие изменения отражения. Это один из факторов, который способен снижать точность измерения, особенно если одновременно присутствуют движение и неплотная посадка.

При этом нельзя сводить качество работы часов только к тону кожи. В одном устройстве сенсор может справляться с задачей лучше благодаря нескольким фотоприёмникам, более сильному источнику света или удачной обработке сигнала, а в другом — чаще терять устойчивость. Производители используют собственные алгоритмы фильтрации, и универсального стандарта, который одинаково описывал бы точность всех моделей, нет.

На качество данных также влияют индивидуальные особенности:

• толщина кожи и мягких тканей в зоне контакта;
• температура рук и состояние периферического кровообращения;
• волосы в области датчика;
• пот и вода между корпусом и кожей;
• форма запястья;
• положение часов относительно косточки;
• активность мышц предплечья;
• особенности движения во время конкретного вида спорта.

Плотные татуировки в зоне ношения могут дополнительно усложнять оптическое считывание, однако точные коэффициенты влияния для разных устройств не универсальны. Здесь лучше ориентироваться на повторяемость показаний своей модели: если часы стабильно теряют пульс именно на одном участке тренировки, это наблюдение полезнее, чем обещание производителя о точности в идеальных условиях.

Как читать данные часов без лишней тревоги

Пульс — это не оценка качества тренировки и не отметка о том, насколько хорошо мы справились. Это один из сигналов, который помогает увидеть реакцию организма на нагрузку. Он становится информативнее, когда мы сопоставляем его с темпом, дыханием, ощущением усилия и способностью поддерживать технику.

Если во время спокойного бега часы показывают резкий скачок, а дыхание и темп практически не изменились, стоит сначала проверить посадку и сам график, а не делать вывод о внезапной перемене состояния. Если же цифры устойчиво расходятся с ощущениями на каждом занятии, можно изменить положение корпуса часов, плотность ремешка или попробовать нагрудный датчик.

Умные часы для тренировок особенно хорошо работают как инструмент наблюдения за тенденциями:

• как меняется пульс на привычном темпе;
• насколько быстро он снижается после остановки;
• как организм реагирует на недосып, жару и накопившуюся усталость;
• при каком темпе нагрузка ощущается легко или, наоборот, становится чрезмерной;
• возвращается ли пульс к обычному диапазону после нескольких дней восстановления.

Такие наблюдения помогают поддерживать баланс между тренировочным стимулом и доступным ресурсом. В одном микроцикле пульс может быть выше из-за жары, стресса или недостатка жидкости, и это не всегда означает ухудшение формы. В другом — привычная нагрузка начинает даваться тяжелее, хотя цифры на часах выглядят знакомо. Поэтому данные сенсора лучше использовать не как приказ к действию, а как дополнительный контекст для решений.

Если показания сопровождаются плохим самочувствием, болью в груди, выраженной одышкой, головокружением или необычной слабостью, цифровая оценка пульса не заменяет медицинскую помощь. Часы могут подсказать, что ситуация выглядит непривычно, но они не ставят диагноз и не заменяют электрокардиографическое исследование.

На что смотреть при выборе спортивных смарт-часов

Для большинства любительских тренировок имеет значение не только наличие оптического пульсометра, но и весь рабочий сценарий устройства. Хороший сенсор не спасает, если часы неудобно сидят, быстро теряют заряд или не умеют подключаться к внешнему кардиодатчику.

При выборе модели полезно оценить несколько практических вещей:

• насколько широкий диапазон размеров ремешка доступен в комплекте;
• не выступает ли корпус над запястьем слишком сильно;
• можно ли вручную настроить зоны ЧСС;
• поддерживается ли нагрудный датчик по Bluetooth или другому совместимому протоколу;
• как часы ведут себя на интервалах и при смене темпа;
• сохраняется ли запись тренировки при кратковременной потере сигнала;
• насколько понятно приложение показывает график, а не только итоговую среднюю цифру;
• можно ли отключить тревожные уведомления, если они мешают сосредоточиться на тренировке;
• как устройство измеряет пульс в покое и во сне, если эти данные нужны для наблюдения за восстановлением.

Для бегуна, который в основном работает в ровном аэробном темпе, хороший контакт и стабильная запись часто важнее впечатляющего списка дополнительных функций. Для спортсмена, строящего подготовку вокруг коротких интервалов, темповых отрезков и точной работы по зонам, полезнее модель с качественной поддержкой внешнего нагрудного датчика.

В результате вопрос «насколько точны спортивные смарт-часы» не имеет одного ответа для всех тренировок. В покое и при умеренной равномерной нагрузке точность оптического пульсометра может быть достаточно высокой, а в резких динамичных режимах разброс возрастает. Это не недостаток, который делает технологию бессмысленной, а свойство метода измерения: часы наблюдают за кровотоком через свет, и качество наблюдения зависит от того, насколько спокойно и последовательно этот свет взаимодействует с тканями.

Главное — не одна цифра, а качество картины

Оптический датчик в спортивных смарт-часах работает благодаря простой по принципу, но сложной в исполнении последовательности: зелёные светодиоды подсвечивают кожу, кровь меняет характер поглощения света при каждом сокращении сердца, фотодетекторы фиксируют отражённый сигнал, а алгоритмы превращают его в оценку частоты пульса.

Красный и инфракрасный диапазоны применяются для оценки SpO2, потому что разные формы гемоглобина по-разному взаимодействуют с этими спектрами. Плотность прилегания корпуса, положение на запястье, тон кожи, температура рук и движение влияют на качество результата, причём именно движение чаще всего становится главным источником ошибок во время интенсивной тренировки.

Поэтому часы стоит носить стабильно, но без чрезмерного давления, а их показания — читать в контексте. На спокойной пробежке они помогают увидеть адаптацию и общий ответ организма на нагрузку, в восстановлении дают полезные ориентиры, а на резких интервалах могут потребовать поддержки нагрудного датчика. Когда мы понимаем, как устроен этот сигнал, цифры на экране перестают выглядеть безусловной истиной и становятся тем, чем и должны быть, — аккуратным инструментом для более осознанной подготовки.
