Проверить карбоновую раму велосипеда на трещины после падения: 5 способов диагностики
Если после падения на карбоновой раме появились глубокие сколы, трещины лака или мягкие участки при нажатии, эксплуатация велосипеда опасна и может привести к внезапному разрушению конструкции. Для первичной диагностики
Первичная оценка состояния рамы после падения
Первым делом после инцидента необходимо очистить раму от грязи, дорожной пыли и смазки. Карбон (углеволокно) — это композитный материал, который отлично работает на растяжение и сжатие, но крайне уязвим к точечным ударным нагрузкам.
Остановите велосипед и проведите первичный «стресс-тест» на месте:
1. Осмотр геометрии: Встаньте перед велосипедом и сзади, оцените соосность колес и перьев. Любое визуальное отклонение от прямой линии говорит о критической деформации.
Подробнее на эту тему — Как оформить медицинскую страховку для поездки за границу в….
2. Проверка натяжения спиц: Если удар пришелся на колеса, проверьте, не «поплыли» ли спицы. Часто энергия удара передается через ось на дропауты рамы, вызывая микротрещины в местах крепления.
3. Оценка состояния навесного оборудования: Если переключатель передач или тормозная ручка сместились, внимательно осмотрите место их крепления к раме. Карбоновые дропауты часто трескаются именно в точках фиксации алюминиевых деталей.

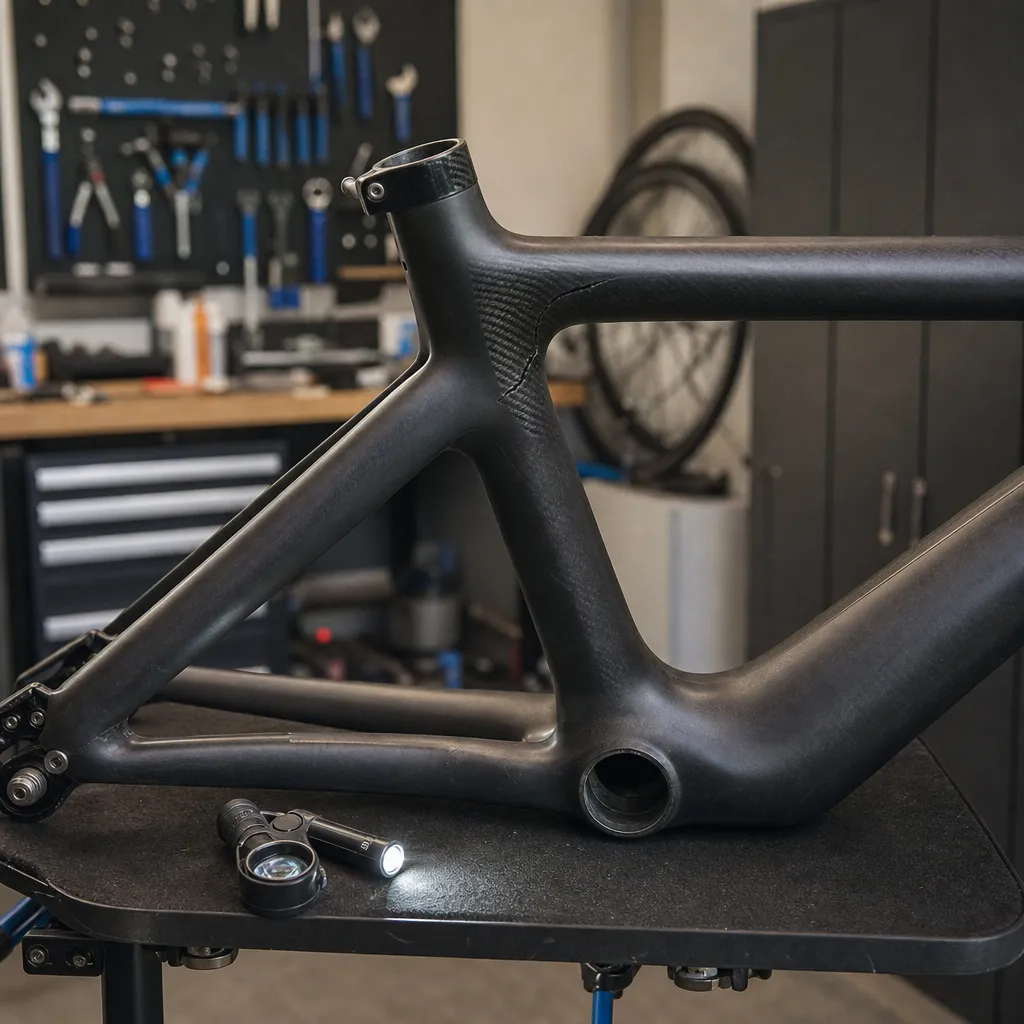

Визуальный осмотр и поиск деформаций лакокрасочного покрытия
Визуальный осмотр — это 70% успеха в поиске повреждений. Используйте мощный фонарь (лучше с холодным спектром света) и увеличительное стекло.
Подробнее на эту тему — Новые законы и правила в РФ с июня 2026: маркировка кофе и….
* Поиск «паутинок»: Ищите тонкие линии, похожие на паутину или волосяные трещины. Если лак пошел «лучами» от точки удара — это верный признак того, что под ним произошло расслоение (деляминация) карбоновых слоев.
* Матовость и побеление: В местах критического напряжения карбон может менять оттенок на более светлый или мутный. Это происходит из-за разрушения эпоксидной смолы, которая удерживает волокна.
* Сколы: Глубокий скол, обнажающий структуру волокон, требует немедленной проверки. Если вы видите «лохматость» или торчащие нити — рама повреждена структурно.
* Сравнение сторон: Всегда сравнивайте поврежденный участок с аналогичным узлом на другой стороне рамы. Любая асимметрия в текстуре или форме — повод для беспокойства.
Метод простукивания: как услышать внутренние повреждения
Этот метод основан на разнице в акустическом сопротивлении целого и поврежденного материала. Вам понадобится небольшой металлический предмет (например, монета или маленький гаечный ключ).
1. Подготовка: Простукивайте раму легкими ударами, двигаясь по всей поверхности трубы.
2. Эталонный звук: Сначала простучите заведомо целую часть рамы (например, верхнюю трубу вдали от места удара). Вы услышите звонкий, «чистый» звук.
3. Поиск аномалий: В месте, где есть внутреннее расслоение или трещина, звук станет глухим, «мертвым» или дребезжащим. Это происходит из-за того, что энергия звуковой волны гасится в пустотах между слоями карбона.
4. Важно: Будьте осторожны, не наносите сильных ударов, чтобы не повредить лак самостоятельно. Метод наиболее эффективен на трубах с большой площадью поверхности.
Проверка жесткости и люфтов в узлах крепления
Карбоновые рамы обладают высокой жесткостью, и люфт в узлах — признак того, что композит «поплыл».
* Тест на скручивание: Зажмите переднее колесо между ног и попробуйте повернуть руль. Если вы чувствуете «резиновое» сопротивление или слышите щелчки в районе рулевого стакана — это критический сигнал.
* Проверка кареточного узла: Нажмите на шатуны в поперечном направлении. Любой люфт, не связанный с износом подшипников, указывает на трещину в кареточном стакане.
* Проверка подседельной трубы: Если после падения подседельный штырь начал сползать или требует большего усилия затяжки хомута, осмотрите трубу на наличие вертикальных трещин. Часто они скрыты под зажимом.
Критерии проверки: когда раму пора нести в сервис
Самостоятельная диагностика ограничена поверхностным осмотром. В сервис необходимо обратиться, если:
* Вы слышали отчетливый хруст в момент падения.
* Звук при простукивании кардинально отличается от эталонного на участке более 2 см.
* Наблюдается «мягкость» трубы при нажатии пальцем (прогиб).
* Велосипед начал издавать посторонние звуки (скрип, щелчки) при педалировании стоя.
Таблица проверки состояния карбона
| Признак | Оценка опасности | Действие |
|---|---|---|
| Поверхностная царапина лака | Низкая | Мониторинг, закрасить лаком |
| Глубокий скол до волокон | Высокая | Ремонт в мастерской |
| Глухой звук при простукивании | Критическая | Запрет на эксплуатацию |
| Трещина в зоне дропаутов | Критическая | Замена или профессиональный ремонт |
| Деформация геометрии | Критическая | Утилизация или полная дефектоскопия |
Риски эксплуатации поврежденного карбона
Карбон не обладает пластичностью, как алюминий или сталь. Если металл при перегрузке гнется, то карбон накапливает усталость и разрушается внезапно.
1. Взрывное разрушение: При нагрузке (например, при резком торможении или наезде на кочку) поврежденная труба может сложиться мгновенно. Это приводит к потере управления и тяжелым травмам.
2. Распространение трещины: Микротрещина под воздействием вибраций и циклических нагрузок растет очень быстро. То, что сегодня кажется косметическим дефектом, через 100 км пробега может стать сквозным разломом.
3. Коррозия смолы: Внутрь трещины попадает влага и дорожные реагенты, которые разрушают связующее вещество (эпоксидную смолу) изнутри, ускоряя процесс деградации материала.
